AK-MT9600多功能数字会议系统具有基本的会议讨论功能、视像跟踪功能、电子签到/表决/选举/评分功能；独立的系统音频输出控制、话筒单元喇叭母线音量控制、背景音乐输入音量控制；液晶显示当前工作状态和菜单功能。其内置的大容量微计算机系统而无需外加电脑连接即可使用，只需通过AOKPA生产的中央控制处理器面板控制器设置和简单的连接 ,可实现高质有序的视像自动跟踪会议控制；也可以通过AOKPA生产的专用调试键盘进行最简单直观的视像自动跟踪调试及开启话筒讨论、检查校对跟踪定位情况；更加可以通过USB加密匙运行绿色电脑管理软件：增加多达12个主席单元、电子签到/表决/选举/评分功能、申请等待模式及指定发言时间及灵活真实的会场控制。超强抗干扰能力,开机自检功能保证运作正常。

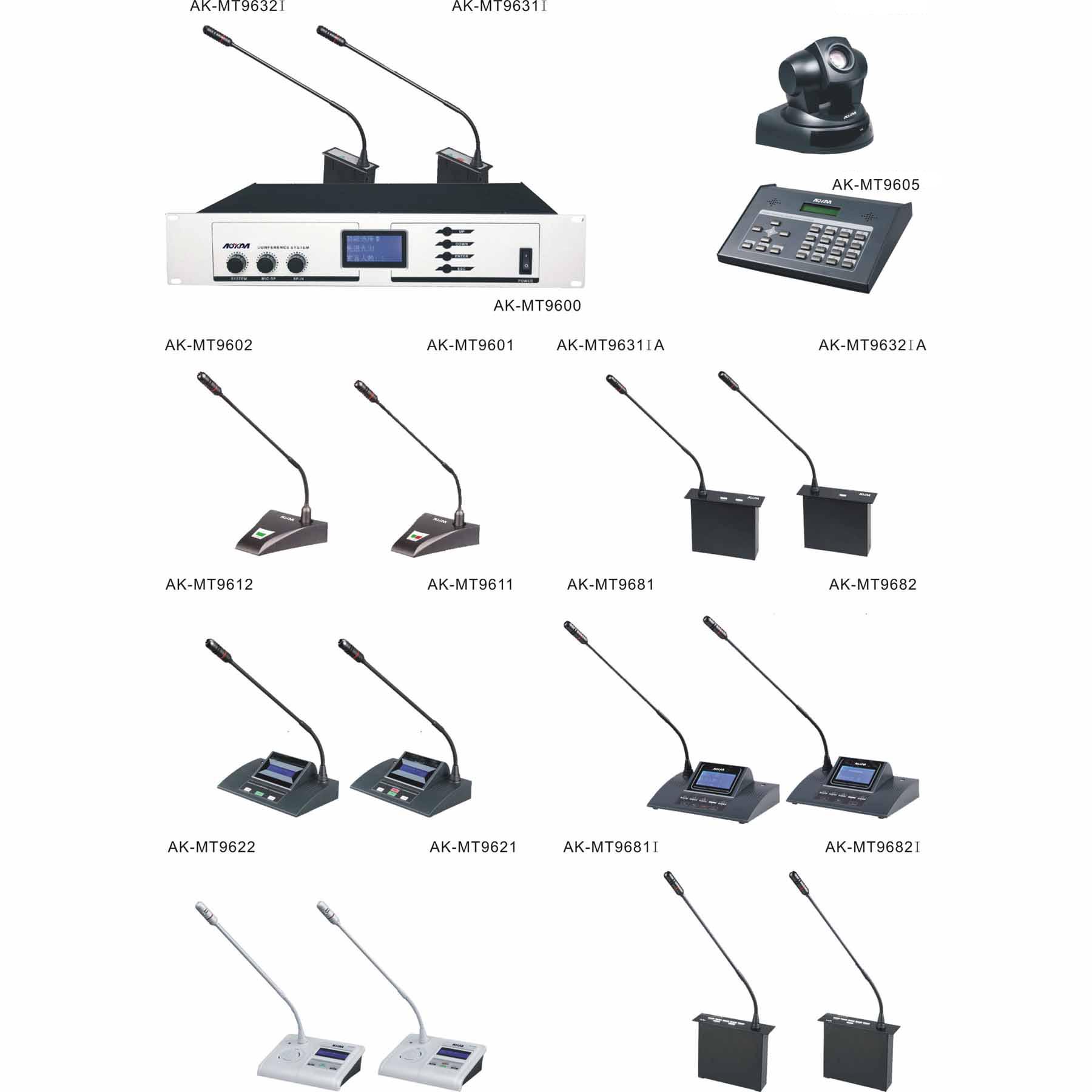

系统主要设备有：中央控制处理器单元、话筒列席单元、键盘控制单元、高速云台摄像单元、USB加密匙运行绿色电脑管理软件等。采用全数码会议技术和高速RISC嵌入式数字处理硬件架构，数据传输更加稳定可靠;符合IEC60194国际标准。

    控制面板采用2.8寸LCD屏对系统进行工作模式和状态的显示。更加直观和人性化。



AK-MT9600中央控制处理器



采用工业标准的CAN总线，使系统运行、数据传输更加稳定可靠；

控制面板采用LCD屏对系统进行工作模式和状态的显示，更加直观和人性化；

USB加密匙运行绿色电脑软件进行操作控制,更加方便、准确和稳定；

电子签到/表决/选举/评分功能；

智能视像自动跟踪功能；

4+4路视频矩阵功能,可同时交换8路高速球视频信号；

多种工作模式:限制模式/先进先出模式/全开放模式/主席优先模式；

多种云台球机控制协议,兼容性极强:

Pelco_P   VISCA_SONY-D70   SAMSUNG   Pelco _D 协议；



额定电压 ：AC220V±10% 50Hz；



频率响应 ：20Hz-20KHz；



输出阻抗 ：

REC：200Ω

LINE：200Ω

BALANCE：300Ω

NOBALANCE：400Ω；



信噪比：78dB（1KHz THD1%）；



尺寸：480X375X95mm（2U”国际标准机架）；



重量：7.5kg。



AK-MT9601会议主席单元/ AK-MT9602会议代表单元



新颖的外观不但保持了传统的稳重还加入了现代科技元素；

多种工作模式，电子开关控制音量调节；

麦克风内置单片机控制电路；

采用超长寿命、无噪音轻触开关；

高温烤漆工艺，不会因使用时间/环境等因素影响而变色或脱漆；

315度单段全向弯折不锈钢软管；

内置高保真电容音头,使声音还原好、清晰度高、噪音小；

高效的啸叫抑制功能,超强拾音效果；

麦克风开启时，音头红色工作指示灯发亮；

高速云台摄像球自动跟踪拍摄；

主席单元优先发言权开关；

可随时关闭所有列席的代表单元；

类型：电容式；

指向性：单一指向性；

频率响应：50Hz-17000Hz；

灵敏度：-45±3dB @ 1KHz；

输入电压：DC 18V（中央控制处理器供电）；

最小输出阻抗：1KΩ；

信噪比：68dB(A) ；

输出插座：8P端子座；

输入导线：2.1m 8P屏蔽线；

附件：防风海棉。



AK-MT9611会议主席单元/ AK-MT9612会议代表单元



采用全数码会议技术和高速RISC嵌入式数字处理硬件架构，数据传输更加稳定可靠。符合IEC60194国际标准；

新颖的外观不但保持了传统的稳重还加入了现代科技元素；

高清液晶显示话筒开/关状态和动态电平及音量控制；

8秒自动翻屏，改善了普通话筒的单调及呆板；

多种工作模式，电子开关控制音量调节；

麦克风内置单片机控制电路；

采用超长寿命、无噪音轻触开关；

高温烤漆工艺，不会因使用时间/环境等因素影响而变色或脱漆；

315度单段全向弯折不锈钢软管；

内置高保真电容音头,使声音还原好、清晰度高、噪音小；

高效的啸叫抑制功能,超强拾音效果；

麦克风开启时，音头红色工作指示灯发亮；

高速云台摄像球自动跟踪拍摄；

主席单元优先发言权开关；

可随时关闭所有列席的代表单元；

类型：电容式；

指向性：单一指向性；

频率响应：50Hz-17000Hz；

灵敏度：-45±3dB @ 1KHz；

输入电压：DC 18V（中央控制处理器供电）；

最小输出阻抗：1KΩ；

信噪比：68dB(A) ；

输出插座：8P端子座；

输入导线：2.1m；

附件：防风海棉。



AK-MT9621会议主席单元/ AK-MT9622会议代表单元



新颖的外观不但保持了传统的稳重还加入了现代科技元素；

高清液晶显示话筒开/关状态和动态电平及音量控制；

8秒自动翻屏，改善了普通话筒的单调及呆板；

多种工作模式，电子开关控制音量调节；

麦克风内置单片机控制电路；

采用超长寿命、无噪音轻触开关；

高温烤漆工艺，不会因使用时间/环境等因素影响而变色或脱漆；

315度单段全向弯折不锈钢软管；

内置高保真电容音头,使声音还原好、清晰度高、噪音小；

高效的啸叫抑制功能,超强拾音效果；

麦克风开启时，音头红色工作指示灯发亮；

高速云台摄像球自动跟踪拍摄；

主席单元优先发言权开关；

可随时关闭所有列席的代表单元；

类型：电容式；

指向性：单一指向性；

频率响应：50Hz-17000Hz；

灵敏度：-45±3dB @ 1KHz；

输入电压：DC 18V（中央控制处理器供电）；

最小输出阻抗：1KΩ；

信噪比：68dB(A) ；

输出插座：8P端子座；

输入导线：2.1m；

附件：防风海棉。



AK-MT9631I嵌入式会议主席单元/ AK-MT9632I嵌入式会议代表单元



嵌入式安装；

新颖的外观不但保持了传统的稳重还加入了现代科技元素；

多种工作模式，电子开关控制音量调节；

麦克风内置单片机控制电路；

采用超长寿命、无噪音轻触开关；

高温烤漆工艺，不会因使用时间/环境等因素影响而变色或脱漆；

315度单段全向弯折不锈钢软管；

内置高保真电容音头,使声音还原好、清晰度高、噪音小；

高效的啸叫抑制功能,超强拾音效果；

麦克风开启时，音头红色工作指示灯发亮；

高速云台摄像球自动跟踪拍摄；

主席单元优先发言权开关；

可随时关闭所有列席的代表单元；

类型：电容式；

指向性：单一指向性；

频率响应：50Hz-17000Hz；

灵敏度：-45±3dB @ 1KHz；

输入电压：DC 18V（中央控制处理器供电）；

最小输出阻抗：1KΩ；

信噪比：68dB(A) ；

输出插座：8P端子座；

输入导线：2.1m 8P屏蔽线；

附件：防风海棉。



AK-MT9631IA嵌入式会议主席单元/ AK-MT9632IA嵌入式会议代表单元



嵌入式安装；

黑色铝面板，拉丝着色工艺处理；

麦克风内置单片机控制电路；

315度单段全向弯折不锈钢软管；

内置高保真电容音头,使声音还原好、清晰度高、噪音小；

高效的啸叫抑制功能,超强拾音效果；

麦克风开启时，音头红色工作指示灯发亮；

高速云台摄像球自动跟踪拍摄；

主席单元优先发言权开关；

可随时关闭所有列席的代表单元；

类型：电容式；

指向性：驻极体心形指向性；

频率响应：50Hz-17000Hz；

灵敏度：-42(±3dB) ；

发言距离20-120MM；

输入电压：DC 18V（中央控制处理器供电）；

最小输出阻抗：1KΩ；

信噪比：68dB(A) ；

输出插座：8P端子座；

输入导线：2.1m 8P屏蔽线 ；

开孔尺寸：145X40MM(横向）。



AK-MT9681会议主席单元/ AK-MT9682会议代表单元



新颖的外观不但保持了传统的稳重还加入了现代科技元素；

高清液晶显示:表决结果／话筒开/关状态和动态电平及音量控制；

8秒自动翻屏，改善了普通话筒的单调及呆板；

多种工作模式，电子开关控制音量调节；

话筒内置单片机控制电路；

采用超长寿命、无噪音轻触开关；

高保真双通道扬声器；

315度全向弯折不锈钢软管；

内置高保真电容音头,使声音还原好、清晰度高、噪音小；

高效的啸叫抑制功能,超强拾音效果；

话筒开启时，音头红色工作指示灯发亮；

高速云台摄像机自动跟踪拍摄；

主席单元优先发言权开关；

可随时关闭所有列席的代表单元；

类型：电容式；

指向性：单一指向性；

频率响应：50Hz-17000Hz；

灵敏度：-45±3dB @ 1KHz；

输入电压：DC 18V（中央控制处理器供电）；

最小输出阻抗：1KΩ；

信噪比：68dB(A) ；

输出插座：8P端子座；

输入导线：2.1m 8P屏蔽线 ；

附件：防风海棉。



AK-MT9681I会议主席单元/ AK-MT9682I会议代表单元



嵌入式安装；

黑色铝面板，拉丝着色工艺处理；

五键表决投票评分功能；

高速云台摄像球自动跟踪拍摄；

内置单片机控制电路；

l      , , , ,     315度单段全向弯折不锈钢软管；

内置高保真电容音头,使声音还原好、清晰度高、噪音小；

高效的啸叫抑制功能,超强拾音效果；

麦克风开启时，音头红色工作指示灯发亮；

主席单元优先发言权开关，可随时关闭所有列席的代表单元；

类型：电容式；

指向性：驻极体心形指向性；

频率响应：50Hz-17000Hz；

灵敏度：-42(±3dB)，；

发言距离20-120MM；

输入电压：DC 18V（中央控制处理器供电）；

最小输出阻抗：1KΩ；

信噪比：68dB(A) ；

输出插座：8P端子座；

输入导线：2.1m 8P屏蔽线 ；

开孔尺寸：145X40MM(横向）。



AK-MT9605调试键盘



传输波特率:2400bps；

通信协议:PELCO_D；

输入电压 ：12VDC ；

通讯： RS-485；

通讯距离 24AWG 的线缆上 4000 英尺 (1219m) ；

内置继电器额定电流 1 安培5、工作温度0℃ 至 49℃。



AK-MT9606高速云台摄像球：



外形美观、造型别致、结构紧凑；运行平稳、无噪声；定位精确、停止时无偏差抖动，可靠性高；可长期稳定运行，使用方便，无须维护；具有多点目标预置、记忆、自动巡航、区域扫描、辅助开关控制、红外遥控等功能；360°水平无限制扫描范围，64个功能预置点；兼容多种控制协议、波特率可调；采用标准RS485/422、RS232控制方式。



36x缩放比率（18x光学，2x数字)

宽范围，高速度平移/倾斜

两种控制速度可选

旋转速度：水平（0.1°-120°/秒）,垂直（0.1°-120°/秒）

转角范围：水平360°无限制    垂直-30～90°

RS-232C、RS-422、RS-485串行控制

控制协议：VISCA、PELCO-D、PELCO-P

内置机芯：索尼48

视频制式：PAL/NTSC

有效像素：752(H)X582(V) 440,000象素

成像元件：1/4″SONY CCD

水平分辨率： 480LINE

最低照度：1.0Lux/F1.4 0.7Lux/F1.4

镜头焦距：4.1～73.8mm f=4.1～73.8mm

水平视角：2.7°—48° 2.7°—48°

变焦倍数：36倍，光学18X；数码2X 36倍，光学18X；数码2X

图像翻转功能：无 有

信噪比(S/N) ≥50dB

同步方式：内同步

背光补偿：关/开 自动背光补偿

视频输出幅度：1.0±0.2Vp-p,75Ω复合视频信号

旋转速度：水平（0.1°～120°/秒）垂直（0.1°～120°/秒）

转角范围：水平360°垂直-30～90°

预置点：64

视频输出接口：RCA、S-VIDEO 接口

控制协议：1 PELCO-D、PELCO-P、VISCA

控制接口：RS485/422、RS232

通信波特率：1200/2400/4800/9600/19200 bps

地址范围：0～255

工作温度：0℃～+50℃

存储温度：-20℃～+70℃

环境湿度：0～95%（无冷凝）

l        电源：12VDC

耗电量：<10W

尺寸：156×137×140 mm (长X宽X高)

颜色：亚光黑

安装方式：台式安装、三角架安装、吸定安装
